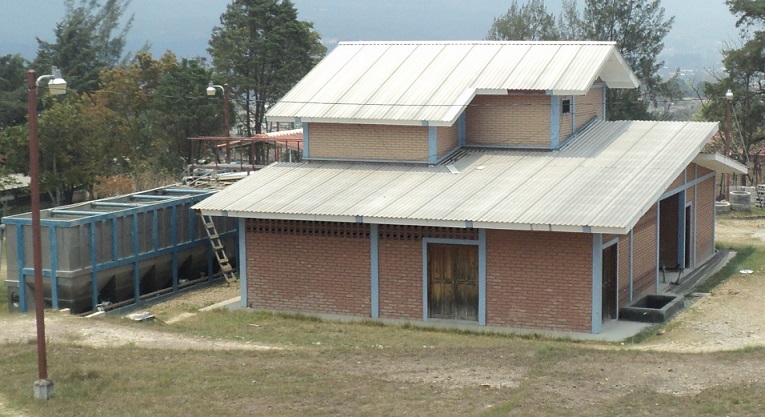

Planta Potabilizadora Modular “Guaratoro”

La Planta Potabilizadora Modular de Guaratoro consiste de un módulo con capacidad de 25 l/s. Comprende los procesos de coagulación mediante una mezcla rápida mecánica y floculación mecánica de una sola cámara; sedimentación en un decantador laminar; filtración en un módulo de tres filtros rápidos verticales a presión. La línea de tratamiento mecanizada y sus componentes principales por módulo de 25 l/s son los siguientes:

• Sistema de regulación de entrada por flotador y válvula automática de mariposa.

• Mezcla rápida tipo mecánico con agitador.

• Floculación mecánica de una sola cámara.

• Canal de reparto de agua floculada.

• Decantador laminar con paquetes de lamelas.

• Canales de recolección de agua decantada.

• Depósito de almacenamiento y acumulación de agua decantada con sondas de nivel.

• Tolvas para el almacenamiento de lodos, para su extracción se utilizan válvulas neumática y de tipo mariposa.

• Purga general de línea.

• Bomba de recirculación de lodos.

• Bomba de alimentación a filtros y de lavado.

• Conjunto de tuberías de llenado e impulsión.

• Cuadro eléctrico tipo “A” de control con periferia de conexión a pupitre de control y conjunto de electroválvulas con regulador.

• Tres (3) filtros rápidos verticales a presión de arena, equipados con visor, falso fondo para alojamiento de boquillas.

• Cada filtro tiene seis (6) válvulas neumáticas.

• Un (1) conjunto de tuberías con válvulas de mariposa con actuadores de simple y doble efecto.

• Un (1) medidor de caudal electromagnético.

• Un (1) cuadro eléctrico con periferia de comunicación con el cuadro principal.

• Depósitos de soluciones químicas cada una con su agitador.

• Tres (3) bombas dosificadoras.

• Dos (2) soplantes de canal lateral de 3 KW.

• Grupo de presión con dos bombas CR-8.

• La sala de cloración en base a cilindros de 62.5 Kg En el momento de la visita a la Planta Potabilizadora Modular “Guaratoro”, esta no estaba operando para ahorrar energía eléctrica. A pesar de estar apagada se pudo evaluar que ciertos componentes presentaban daños.

Dicha planta puede operar en modo automático y manual.

La turbiedad y el color del agua cruda se encontraban fuera de norma (7 NTU y 20 UC respectivamente).

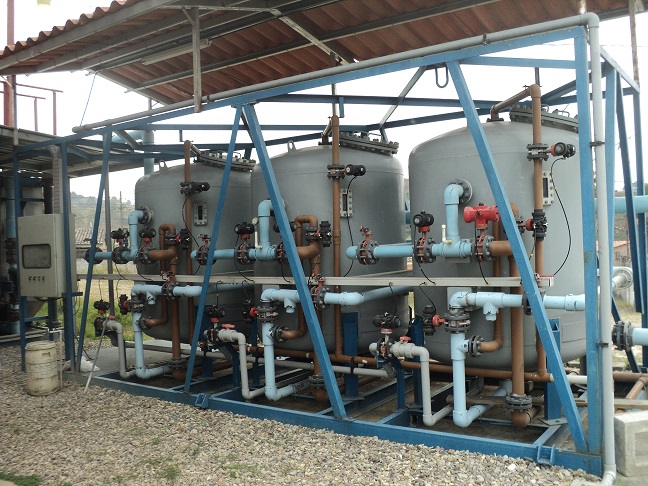

Filtros Modulares
Su función es realizar la limpieza final de agua.

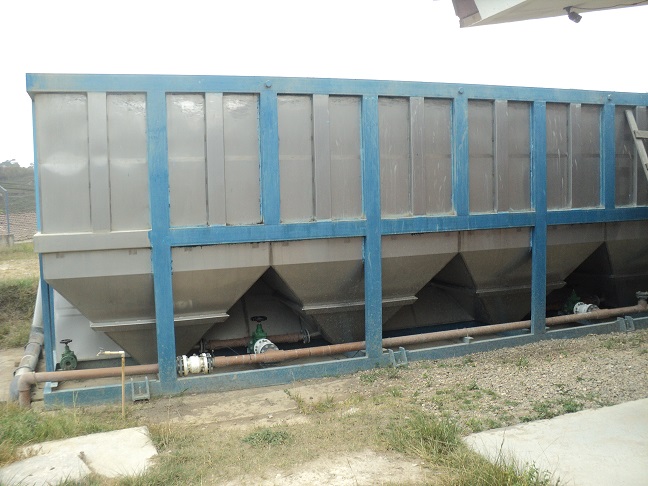

Decantador
Su función es acelerar el proceso de limpieza del agua.

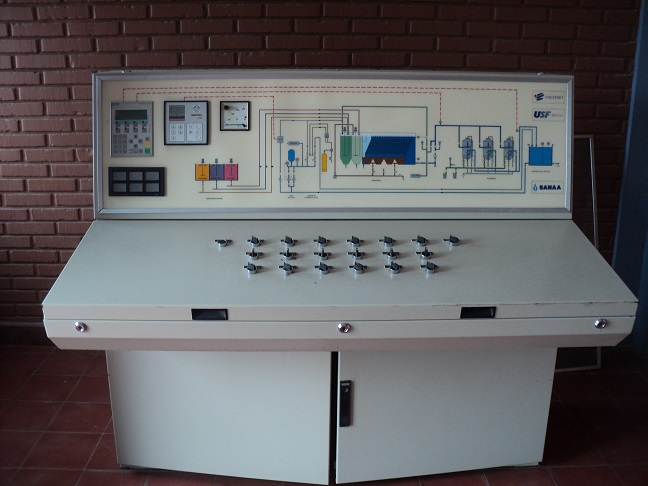

Panel De Control Principal
este sirve para el accionamiento de todo el equipo en general de la planta potabilizadora de manera manual o automático.

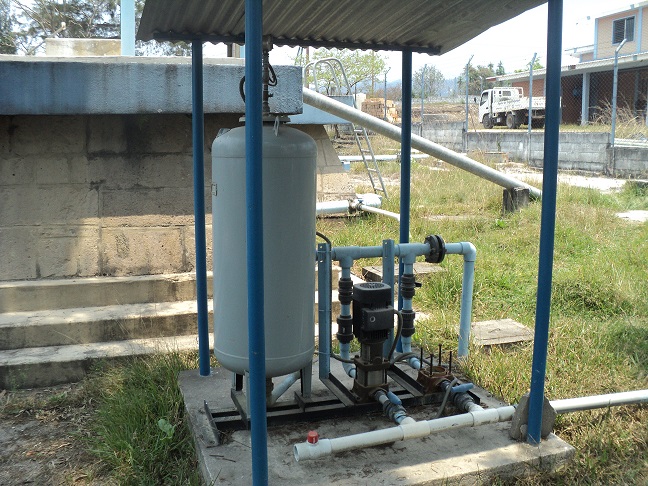

Grupo De Presión
Sirve para mantener el servicio de agua en el edificio y para la preparación de químicos.
